一、概述

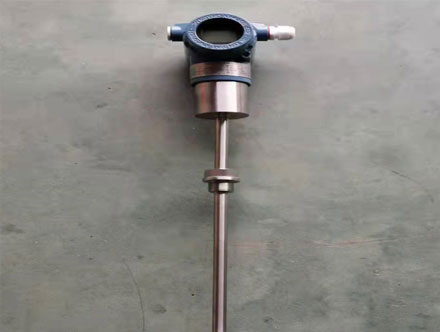

二線制4~20mA磁致伸縮液位傳感器是潤儀公司運用磁致伸縮原理,結合先進的數字和模擬電路,自主研制開發的新一代液位傳感器。該產品測量精度高、工作穩定可靠、可液晶表頭現場顯示,結構精巧、安裝簡單、抗電源干擾和環境干擾能力強,具有很大的使用靈活性和很強的環境適用性。
二、主要參數、性能
1.技術參數
量程范圍 | 300~5000mm(可根據用戶要求定制) |
溫度測量范圍 | -40~+85℃,帶表頭 --20~+70℃ |
供電電壓 | +12VDC---+24VDC |
輸出形式 | 二線制4?20mADC |
2.性能指標
非線性 | 優于±0.2% FS(500mm以下最大誤差1mm) |
重復性誤差 | 優于±0.01% FS |
分辨率 | 優于±0.01% FS |
溫度影響 | ±0.01% FS /℃ |
零點調整范圍 | 100%FS |
3.結構特性
測桿材料 | A.0Cr18Ni9(304) B.316L不銹鋼(特殊定制) |
電子倉外殼材料 | 0Cr18Ni9(304) |
連接形式 | A.螺紋連接 B.法蘭連接 |
引線方式 | A.PVC屏蔽電纜線 B.航空插頭 C.接線端子 |
外殼防護等級 | A.電子倉IP65 B.測桿 IP68 |
防爆標志 | 本安 Exia ⅡCT6 |
三、外形尺寸

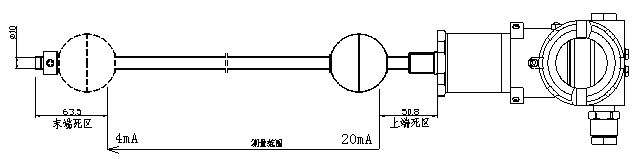

帶表頭結構圖
隔爆型側面出線結構圖

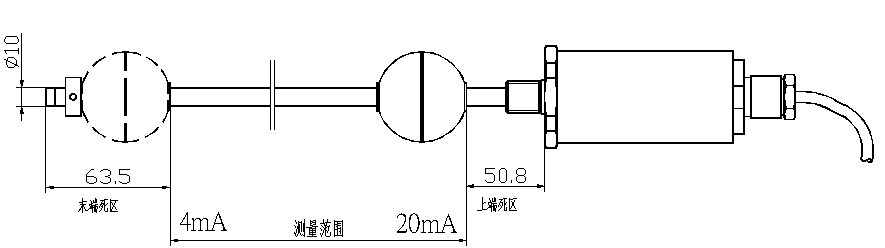

普通型直出線結構圖

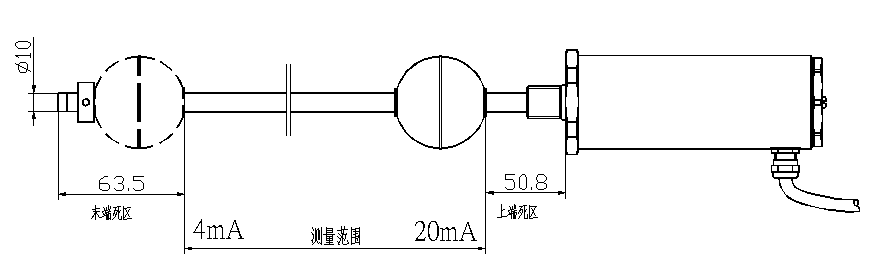

普通型側面出線結構圖
三)、安裝方式
磁致伸縮液位傳感器可參照下面圖示的安裝方式進行安裝
接線方式如下表:
(2)、信號的輸出方式:
二線制電流4?20mA或20?4mA。
本公司可提普通型和防爆型兩種結構,客戶定貨時務請說明。
(3)、輸出線的對應連接方法
接線方式如下表:
線顏色 | 功能 |
紅色 | 電源正/輸出正 |
黑色 | 電源負/輸出負 |

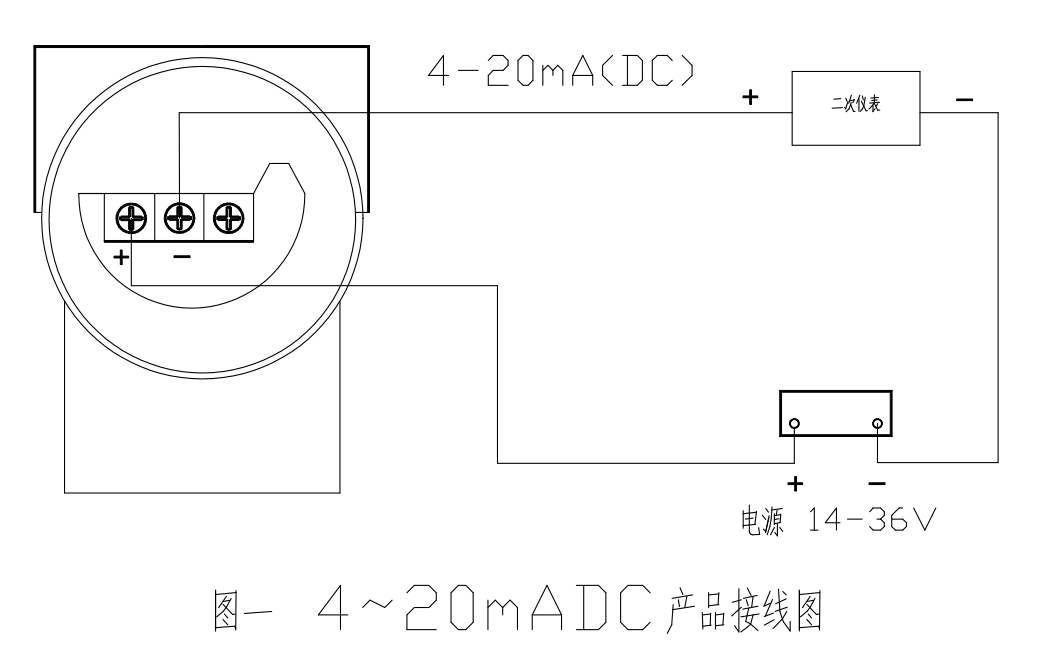

(4)、表頭接線圖
