一、概述

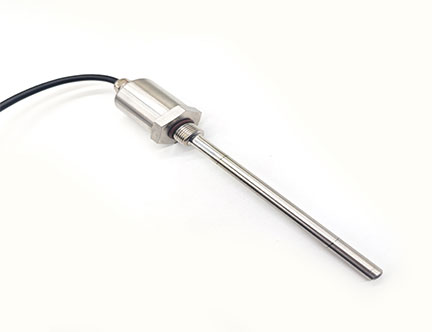

MUR-DL磁致伸縮線性位移傳感器(簡稱磁尺)是采用磁致伸縮原理制造的高精度、長行程絕對位置測量的位移傳感器。它不但可以測量運動物體的直線位移。同時給出運動物體的位移和速度模擬信號,靈活的供電方式和極為方便的多種接線方法可滿足各種測量、控制、檢測的要求;由于采用非接觸測量方式,不致由于磨擦、磨損等造成傳感器的使用壽命降低。不僅僅是傳感器的性能,更重要的是壽命長、良好的環境適應性、可靠性、有效和穩定的工作,為用戶帶來極大的方便,與導電橡膠位移傳感器、磁柵位移傳感器、電阻式位移傳感器等產品相比有明顯的優勢,而且一只傳感器可以用來測量位移、速度,再加上有極高的性能價格比;及時周到的售后服務,足可讓用戶更加放心地使用。
二、工作原理
磁致伸縮線性位移傳感器主要由測桿、電子倉和套在測桿上的非接觸的磁環組成。測桿內裝有磁致伸縮線(波導絲)。工作時,由電子倉內的電子電路產生一起始脈沖,此起始脈沖在波導絲中傳輸時,同時產生了一沿波導絲方向前進的旋轉磁場,當這個磁場與磁環中的永久磁場相遇時,產生磁致伸縮效應,使波導絲發生扭動,這一扭動被安裝在電子倉內的拾能機構所感知并轉換成相應的電流脈沖,通過電子電路計算出兩脈沖之間的時間差,即可精確測出被測的位移。
三、主要技術性能指標
★ 量程范圍 80 150 300 500 800 1000 1200 1500 2000 2200 2500 2800 3000 3500 4000 4500 5000(用戶可定制)
★ 輸出形式/工作電壓(三線制或四線制)
位移信號:0?5VDC/+24VDC±10%
0?10VDC/+24VDC±10%
(-5?+5)VDC/±15VDC±10%
(-10?+10)VDC/±15VDC±10%
4?20mADC/+24VDC±10%
速度信號: 1V/25.4mm/s(最大10VDC)
★ 負載能力 電壓信號輸出最大負載2mA
電流信號輸出最大負載600Ω
★ 非線性誤差 ±0.05%FS;300mm以下最大誤差150 μm
★ 重復性誤差 優于0.002%FS
★ 分辨率 優于0.002%FS
★ 遲滯 優于0.002%FS
★ 溫度影響 優于0.007%/FS/℃
★ 儲存溫度 -40?+100℃
★ 工作溫度 0?+70℃ -25?+80℃ -40?+85℃
★ 滿量程調整范圍 20%FS
★ 零點調整范圍 20%FS
★ 紋波 低噪聲環境小于2mVrms
伺服工作狀態(80?1600mm)小于6mVrms
伺服工作狀態(1600?300mm)小于10mVrms
★ 測桿材料 0Cr18Ni9(304)
316不銹鋼(特殊定制)
★ 電子倉外殼材料 1Cr18Ni9Ti
★ 引線方式 PVC屏蔽電纜線(默認長度:2.8m,也可根據用戶要求提供)
航空插頭(不適用于隔爆產品)
接線端子
★ 隔爆防爆標志 EXdⅡBT5
★ 外殼防護等級 IP65
★ 測桿承受的壓力:≤34MPa

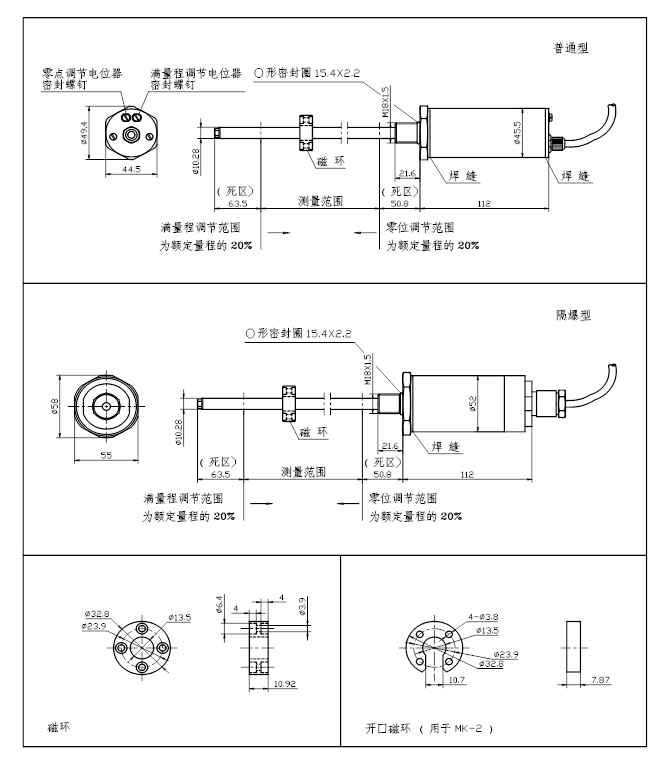

六、外形圖
