產品概述

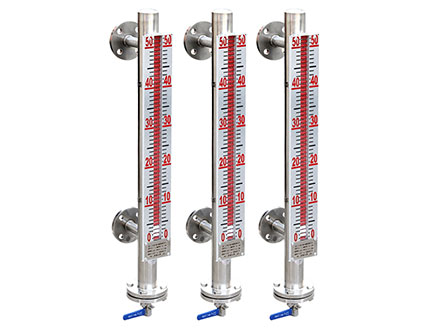

MUR-FP系列磁性液位計也稱磁翻柱、磁翻板、磁性浮子液位計，可以在高溫、高壓、高粘度和強腐蝕等條件下，安全可靠地測量液位，讀數直觀，顯示醒目，測量范圍大。該系列產品廣泛用于電力、石油、化工、冶金、環保、醫藥、食品等各行業過程中的液位測量和控制。

MUR-FP系列磁性液位計采用磁性翻板，可在現場直接顯示，無需外加電源。如加配上、下限開關輸出，可實現遠距離報警、限位控制；如加配變送器，可實現液位的遠距離指示、檢測與控制。

根據在容器安裝位置不同，提供側裝、頂裝、頂裝側顯等型式。根據工作介質的不同，提供304/316不銹鋼、不銹鋼內襯四氟、ABS、PP-R、UPVC等材質，其中ABS、PP-R、UPVC、不銹鋼襯四氟材質適用于酸、堿等腐蝕性介質。

除了基本型外，還有高溫高壓型、防腐型、夾套型、防霜型、電伴熱型、電子雙色型等多種形式可供選擇。

引用標準：HG/T21584-95《磁性液位計》

工作原理

   以側裝基本型磁性液位計為例：液位計與容器通過側法蘭相連接，這樣液位計中液體的變化與容器內液位變化時相一致的。浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅白色翻版翻轉180°，液位上升時，翻板由白色轉為紅色，下降時由紅色轉為白色，從而實現了液位的指示。

   由于磁性翻板指示器在無需任何電源的情況下就可反映出容器內液位的變化，使液體介質與測量指示安全隔離，為易燃易爆和有毒介質的液位檢測提供了安全可靠的手段和方法。

主要參數

   測量范圍：300-15000mm（根據現場要求定做）

   測量精度：10mm

   工作壓力：1.0、1.6、2.5、4.0、6.4、10.0MPA、16.0MPA

介質比重：≥0.45g/cm3（測量界位）

工作溫度：≤450度

變送輸出：二線制4-20mA，24VDC兩線制

連接法蘭:DN20/DN25（若采用其它法蘭請用戶在訂貨時注明）

可選配置

真空德國KROHNE指示器

引進德國KROHNE技術，將每一個黑黃磁翻片精準控制翻轉角度≤180°，機械互鎖設計有效的避免了磁珠亂翻。指示器內采用高溫高硼硅玻璃，進行抽真空防霜處理，防護等級IP68。

LED磁敏雙色夜光指示器

LED磁敏發光指示器專為全天候觀測場合設計，令夜間的觀測充滿安全感，品質感和智能感，獨立控制一珠一厘米的LED發光源，可隨著液位升降紅綠雙色同步轉換。

監控型的LED磁敏發光指示器，表面做光折射處理，光澤明亮而不張揚，可在監控攝像頭高清呈現液位高度。LED磁敏發光指示器可以標配到全系磁翻板液位計上，顯示器表面無磁力，潔凈不沾塵。發光顯示清晰，觀察角度大，白天觀察距離60米，夜間可視距離200米，璀璨，液顯光芒。

隔爆型遠傳變送器遠傳變送器可將介質的液位轉換成4~20mA的標準電流信號或數字信號輸出，可疊加485通訊協議，HART協議等以方便遠程顯示和控制。

技術文件：Q/JT 100-2018  額定電壓：DC24V  防爆等級Exd IICT6 GB

磁致伸縮變送器

利用韋德曼效應原理，通過現代先進的電子技術手段，精密的計測脈沖波間的時間值，達到精確測量液體液位的目的。

磁性開關

磁性開關用于檢測液位的某些限定點，提供報警和控制功能。開關分為帶磁記憶功能和不帶磁記憶功能兩種，通常使用較多的是帶記憶功能的開關。

蒸汽夾套裝置

通過外置夾套管內導熱油、高溫蒸汽對測量主體管傳遞伴熱，使測量管內介質溫度保持液態。達到精準測量的目的。

獨特的弧形全貼合一體成型的U型夾套管設計，耐壓性強，管徑粗，流量大，熱損耗小，導熱效果強勁，U型夾套管一體成型，故障率低，使用靈活方便可拆卸。

電伴熱裝置

采用自控溫純銅鍍鋅錫絲為發熱源，伴熱帶270°包圍環繞在測量主體，通電加熱使熱量均勻的傳遞至測量筒，導熱更快更均勻，適用于低溫防凍的現場。

EX防爆智能設計，讓測量有溫度更有安全感。接線：直接接入AC220V電源即可。
